OSPF

A.Pendahuluan
Kali ini saya akan Memahami Konsep dasar OSPF dan Konfigurasi Routing OSPF

B. Pengertian
OSPF (Open Shortest Path First) adalah router protokol yang digunakan untuk menemukan jalan terbaik untuk paket ketika mereka melalui serangkaian jaringan yang terhubung. OSPF ditunjuk oleh Internet Engineering Task Force ( IETF ) sebagai salah satu dari beberapa Interior Gateway Protokol ( IGP s) - yaitu, protokol yang ditujukan untuk lalu lintas bergerak di sekitar dalam yang lebih besar sistem otonom jaringan seperti jaringan perusahaan tunggal, yang pada gilirannya terdiri dari banyak jaringan area lokal yang terpisah terhubung melalui router.

Kelebihan dari OSPF sebagai berikut
Tidak menghasilkan routing loop
Mendukung penggunaan beberapa metrik sekaligus
Dapat menghasilkan banyak jalur ke sebuah tujuan
Membagi jaringan yang besar mejadi beberapa area.
Waktu yang diperlukan untuk konvergen lebih cepat
Kekurangan dari OSPF sebagai berikut :
Membutuhkan basis data yang besar
Lebih rumit

Cara OSPF Membentuk Hubungan dengan Router Lain
Untuk memulai semua aktivitas OSPF dalam menjalankan pertukaran informasi routing, hal pertama yang harus dilakukannya adalah membentuk sebuah komunikasi dengan para router lain. Router lain yang berhubungan langsung atau yang berada di dalam satu jaringan dengan router OSPF tersebut disebut dengan Neighbour Router atau Router Tetangga. Langkah pertama yang harus dilakukan sebuah router OSPF adalah harus membentuk hubungan dengan Neighbor Router.

C. Alat dan Bahan
- Laptop
- 2 Buah Mikrotik
- Kabel Lan

D. Pembahasan
- Pertama kita buat Topologi Terlebih dahulu, seperti gambar di bawah ini :
# Router A
- Lalu, Masuk IP > Address > Add
          # Eth : 20.20.20.1/29
          # Eth3 : 10.10.10.1/29
- Kemudian, Masuk menu Routing > OSPF > Network, Masukkan IP network IP Address kita, Misal :  # 10.10.10.0/29
                                   # 20.20.20.0/29
- Selanjutnya masuk IP > Routes > Add, Masukkan Dst.Address dan Gateway
           # Dst.Add : Ip Address lawan " 30.30.30.0/29'
           # Gateway : gerbang yang mau di lewati "10.10.10.2"

# Router B

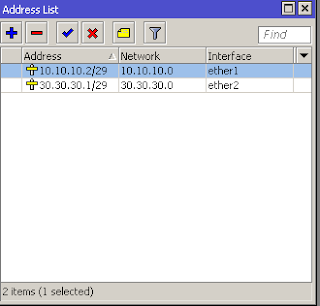

- Masukan Ip Address, seperti gambar di bawah ini :

- kemudian masuk menu Routing > ospf > Network, Ip address kita
- lalu, masuk IP > Routes > Add
      # Dst.Add : 20.20.20.0/29
      # Gateway : 10.10.10.1

- lalu kita Coba Ping  Router A ke Router B
- Ping Router B Ke Router A

E. Kesimpulan
Saling Terhubung Router A dengan Router B

F.Referensi
Ebook mikrotik MTCNA 2012

OSPF

A.Pendahuluan
OSPF merupakan sebuah protocol pada jaringan

B.Pengertian
OSPF Merupakan protokol routing link state dan digunakan untuk menghubungkan router-router yang berada dalam satu Autonomous System (AS) sehingga protokol routing ini termasuk juga kategori Interior Gateway Protocol (IGP). Autonomous System itu sendiri merupakan kumpulan  router-router yang berada dibawah kendali administator dan strategi routing yang sama.

C.Pembahasan
OSPF pertama kali deikembangkan pada tahun 1987 oleh Internet Engineering Task Force (IETF) dan yang pertama kali dipublikasikan adalah OSPFv1. OSPFv1 ini tidak pernah diimplementasikan dan selalu  disempurnakan. Pada tahun 1991, OSPFv2 dipublikasikan oleh John Moy melalui RFC1247 dan juga selalu mengalami penyempurnaan.
RFC untuk OSPF yang digunakan saat ini adalah RFC yang di-update pada tahun 1998 dan dikenal dengan RFC2328. Saat ini juga telah ada OSPFv3 yang ditujukan untuk implementasi jaringan yang menggunakan IP Address versi 6 (IPv6).Untuk OSPFv3 dipublikasikan melalui RFC2740 pada tahun 1999 dan kemudian disempurnakan pada tahun 2008 melalui RFC5340.
Umumnya OSPF diterapkan pada jaringan skala besar karena memiliki kemampuan untuk mencapai kondisi convergence yang sangat cepat, baik pada saat jaringan pertama dihidupkan maupun bila terjadi perubahan jaringan. Untuk dapat menangani jaringan yang berskala besar, maka OSPF menggunakan konsep are dalam implementasinya. Pengimplementasian OSPF dikenal dengan dua cara , yaitu Single Area OSPF dan Multi Area OSPF. beberapa literatur menyarankan untuk menggunakan Multi Area OSPF bila jumlah router dalam jaringan OSPF sudah mencapai 50 router.

Karakteristik OSPF
Protokol Routing OSPF memiliki karakteristik sebagai berikut:
Merupakan link state routing protocol, sehingga setiap router memiliki gambaran topologi jaringan.
Menggunakan Hello Packer untuk mengetahui keberadaan router tetangga (neighbor router).
Routing update hanya dikirimkan bila terjadi perubahan dalam jaringan dan dikirim secara multicast.
Dapat bekerja dengan konsep hirarki karena dapat dibagi berdasarkan konsep area.
Menggunakan cost sebagai metric, dengan cost terendah yang akan menjadi metric terbaik.
Tidak memiliki keterbatasan hop count tidak seperti RIP yang hanya bisa menjangkau 15 hop count.
Merupakan classless routing protocol.
Secara default nilai Adminsitrative Distance 110.
Memiliki fitur authentication pada saat pengiriman routing update.

D.Kesimpulan
Dengan menggunakan protocol OSPF kita dapat lebih mudah melakukan Routing

F.Referensi
Ebook MTCNA 2012

https://id.wikipedia.org/wiki/OSPF

Routing

A.Pendahuluan
Routing Protocol atau sering disebut penjaluran merupakan protokol yang di gunankan di internet

B. Pengertian
Routing digunakan untuk pemngambilan paket dari sebuah alat dan mengirimkan melalui network ke alat lain disebuah network yang berbeda.

C. Pembahasan
Syarat untuk melakukan routing
Alamat Tujuan
Router yang lain
Route yang mungkin untuk ke semua network
Route terbaik untuk semua network

Routimg terbagi menjadi 3 yaitu
-Routing Statis
-Routing Default
-Routing Dinamis

Routing Statis
Adalah Jika seorang admin meroute secara manual ke dalam table route

Keuntungan Routing Statis
Tidak ada overhead pada cpu router
Tidak ada bandwith yang digunakan diantara router
Routing Statis menambah keamanan

Kerugian Routing Statis
 Admin harus benar benar paham cara menghubungkan router yang benar
 Jika sebuah network ditambahkan ke internetwork maka admin harus menambahkan route secara manual
 Routing statis tidak cocok pada jaringan berskala besar

 Routing Default
 Routing default digunakan untuk mengirimkan paket-paket secara manual menambahkan router ke sebuah network tujuan yang remote yang tidak ada di routing table, ke router hop berikutnya. Bisanya digunakan pada jaringan yg hanya memiliki satu jalur keluar.

Routing Dinamis
Routing dinamis  adalah ketika routing protocol digunakan untuk menemukan network dan melakukan update routing table pada router. Dan ini lebih mudah daripada menggunakan routing statis dan default, tapi ia akan membedakan Anda dalam hal proses-proses di CPU router dan penggunaan bandwidth dari link jaringan
Macam-macam Routing Dynamic :
RIP (Routing Information Protocol)
IGRP (Internal Gateway Routing Protocol)
OSPF (Open Shortest Path First)
EIGRP (Enhanced Internal Gateway Routing Protocol)
BGP (Border Gateway Protocol)

D. Kesimpulan

Tau akan jenis jenis dan macam macam routing

E. Referensi
http://dhamar-tkj.blogspot.co.id/2014/01/pengertian-routing-router-cisco.html
https://mikrotikindo.blogspot.co.id/2013/03/apa-itu-routing-pengertian-dan-jenis-routing.html

FreeBSD

Pada kali ini BLC Telkom Klaten kedatang Mas Andi Hidayat yang akan membawakan materi mengenai FreeBSD , saya masih bingung pertama kali mendengar kata FreeBSD , ok langsung saja ke pembahasan

Pengertian FreeBSD adalah sebuah sistem operasi bertipe Unix bebas yang diturunkan dari UNIX AT&T lewat cabang Berkeley Software Distribution (BSD) yaitu sistem operasi 386BSD dan 4.4BSD-Lite, meskipun pada awalnya FreeBSD rilis 1.0 diturunkan dari sistem operasi 386BSD dan 4.3BSD-Lite. FreeBSD berjalan di atas sistem arsitektur yang kompatibel dengan Intel x86 (Pentium dan Athlon), amd64 (Opteron, Athlon64, dan EM64T), ARM, IA-64, PowerPC, PC-98, DEC Alpha, dan UltraSparc . FreeBSD rilis 6.4 menjadi rilis terakhir untuk dukungan kepada arsitektur DEC Alpha . FreeBSD merupakan turunan dari Berkeley UNIX. Akan tetapi, FreeBSD tidak bisa dipanggil sebagai Unix.

Kenapa disebut UNIX−like?
Yah, kata “UNIX” adalah sebuah nama trademark (merk dagang) yang dimiliki oleh The Open Group. Jadi kalo kamu punya product operating system, dan ingin diberi nama UNIX, product kamu harus di-certified oleh The Open Group, dan kamu harus bayar uang banyak ke mereka. Karena FreeBSD dibuat bukan untuk profit, maka namanya menjadi UNIX-like.
FreeBSD dirilis dengan berbagai lisensi perangkat lunak terbuka. Kode kernel dan mayoritas kode yang baru ditulis dirilis dengan lisensi BSD 2-ayat yang memperbolehkan semua orang untuk memakai dan mendistribusikan FreeBSD sesuai keinginan mereka. Lisensi ini disetujui oleh Yayasan Perangkat Lunak Bebas dan Open Source Initiative sebagai lisensi perangkat lunak bebas dan lisensi perangkat lunak sumber terbuka.

Varian BSD :

NetBSD (http://www.netbsd.org)
NetBSD fokus pada penyediaan sistem operasi NetBSD pada berbagai macam
arsitektur komputer, saat ini sudah mendukung lebih dari 40 arsitektur, mulai dari 64 bit Alpha Server dan desktop system hingga handheld dan embeded system.
FreeBSD (http://www.FreeBSD.org)
FreeBSD fokus pada optimalisasi PC i386 dan Alpha, sekarang ini juga sudah mendukung IA-64, PC-98, dan UltraSparc. FreeBSD dikenal dengan fitur networking yang cukup handal sehingga digunakan pada web server yahoo (http://www.yahoo.com) dan pada ftp server CDROM,Inc (ftp://ftp.cdrom.com)
OpenBSD (http://www.openbsd.org)
OpenBSD fokus pada aspek keamanan (security) dan kriptografi (cryptography).
OpenBSD merupakan proyek yang terpisah dari NetBSD pada tengah 1995.

Berikut beberapa kelebihan dari system operasi FreeBSD :
1. Virus/Spyware yang menyerang sedikit
2. Banyak terserdia aplikasi dan program gratis
3. Relatif mudah dikustomisasi (diutak-atik) secara bebas
4. Multiuser

Sedangkan kekurangan FreeBSD :
1. Relatif sulit penggunaannya, karena masih text base dalam meng-command
2. Dibandingkan Windows, GUI pada FreeBSD masih kurang
3. Bagi para gamers, game system operasi ini sangat sedikit

Kesimpulan FreeBSD merupakan Server yang bisa di bilang sangat secure, karena dari sistem nya saja sudah bisa dilihat aman, ga percaya ? bisa di coba .

Referensi :
https://id.wikipedia.org/wiki/FreeBSD

FreeBSD Dengan Mas Andy Hidayat

A. Pendahuluan

Workshop merupakan suatu cara untuk mengenalkan suatu pembelajaran atau apapun itu agar para pendengar mengetahuinya

B.Pengertian
FreeBSD adalah sebuah sistem operasi bertipe Unix bebas yang diturunkan dari UNIX AT&T lewat cabang Berkeley Software Distribution (BSD) yaitu sistem operasi 386BSD dan 4.4BSD-Lite, meskipun pada awalnya FreeBSD rilis 1.0 diturunkan dari sistem operasi 386BSD dan 4.3BSD-Lite. FreeBSD berjalan di atas sistem arsitektur yang kompatibel dengan Intel x86 (Pentium dan Athlon), amd64 (Opteron, Athlon64, dan EM64T), ARM, IA-64, PowerPC, PC-98, DEC Alpha, dan UltraSparc. FreeBSD rilis 6.4 menjadi rilis terakhir untuk dukungan kepada arsitektur DEC Alpha. FreeBSD merupakan turunan dari Berkeley UNIX. Akan tetapi, FreeBSD tidak bisa dipanggil sebagai Unix.

C.Pembahasan
Kita kedatagan Andy Hidayat Seorang IT Consultant di komunitas freeBSD dan sekaligus SysAdmin yang menekuni FreeBSD.
Pengalaman baru.
Tata Cara Penginstallan FreeBSD.
Penginstallan webserver di FreeBSD.
Penginstallan database server di FreeBSD.
Penginstallan Paket FreeBSD melalui portsnap.
Penginstallan CMS di Webserver FreeBSD.

D.Kesimpulan
Dengan adanya workshop ini saya lebih mengenal apa itu freeBSD

E.Referensi
Bapak Andy Hidayat | m1m1n
https://id.wikipedia.org/wiki/FreeBSD

A. Pendahuluan
Saat ini banyak sekali perusahan yang ingin saling terhubung dengan cabang yang lain...maka dari itu diciptakanlah EoIP untuk penangananya

B. Pembahasan
1. Pengertian
EoIP adalah protocol pada microtik RouterOS yang membangun sebuah Network Tunnel antar mokrotik router di atas sebuah koneksi TCP/IP.
2. Latar Belakang
Rumitnya sebuah konfigurasi membuat kita harus pandai pandai dalam memilih sebuah konfigurasi. Misalnya konfigurasi EoIP yang terbilang mudah.
3. Maksud dan tujuan
Bisa memahami konsep dan konfigurasi EoIP Tunnel.

C. Alat dan Bahan
-Laptop
-RouterBoard
-Kabel UTP

D. Jangka Waktu pelaksanaan
-1 Jam

E. Pembahasan
EoIP adalah protocol pada microtik RouterOS yang membangun sebuah Network Tunnel antar mokrotik router di atas sebuah koneksi TCP/IP.
Jika Bridge diberlakukan pada EoIP tunnel maka semua protocol yang berbasis ethernet akan dapat berjalan di Bridge tersebut (Dianggap seperti hardware interface ethernet yang di bridge).Hanya dapat dibuat di Microtik ROuter OS dengan menggunakan Protocol GRE (RFC1701).

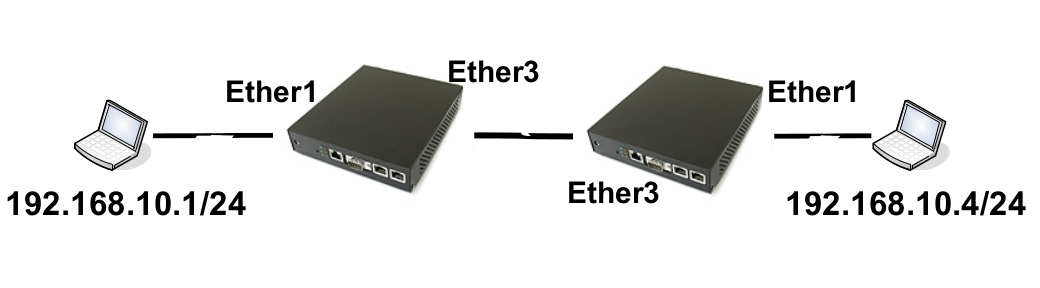

Langkah konfigurasinya :

a. Router A
Masuk ke winbok dan atur ip sesuai topologi di atas.
Klik Interfaces > add (+) > EoIP Tunnel > Remote address (ip router lawan) > Tunnel ID (Harus sama pada kedua router).
Klik Bridge > add ( + ) > Apply > OK.
Klik Bridge > Port > add (+) > masukan interfaces yang dibridge.
b. Router B
Masuk ke winbok dan atur ip sesuai topologi di atas.
Klik Interfaces > add (+) > EoIP Tunnel > Remote address (ip router lawan) > Tunnel ID (Harus sama pada kedua router).
Klik Bridge > add ( + ) > Apply > OK.

Klik Bridge > Port > add (+) > masukan interfaces yang dibridge.

Tinggal ping dari Laptop ke Laptop.

F. Hasil yang didapat
Bisa memahami konsep dan konfigurasi EoIP Tunnel.

G. Kesimpulan
Jadi, setelah bisa memahami konfigurasi dan konsep EoIP kita bisa terhubung dengan end device lain tanpa di kenali atau diketahui oleh router.

H. Referensi
Materi Mikrotik MTCNA-05-2012

A. Pendahuluan
1. Pengertian
Bridge adalah penggabungan 2 atau lebih interfaces yang bertipe ethernet, atau sejenisnya, seolah - olah berada dalam segmen network yang sama.
2. Latar Belakang
Rumitnya sebuah konfigurasi membuat kita harus pandai pandai dalam memilih sebuah konfigurasi. Misalnya konfigurasi bridge dan Switch Chip yang terbilang mudah.
3. Maksud dan tujuan
Bisa memahami konsep dan konfigurasi bridge dan Switch Chip.

B. Alat dan Bahan
- Laptop
- RouterBoard
- Kabel UTP
- Access Internet

C. Jangka Waktu pelaksanaan
- 15-20 menit

D. Pembahasan
Bridge adalah penggabungan 2 atau lebih interfaces yang bertipe ethernet, atau sejenisnya, seolah - olah berada dalam segmen network yang sama. Proses penggabungan terjadi pada layer data link. Dengan mengaktifkan bridge akan menghapus fungsi routing. Bridge bisa dibilang membuat routerboard menjadi layaknya switch. Interfaces yang support untuk bridge : Ethernet, VLAN, Wireless, EoIP, PPTP.

Kekurangan menggunakan Bridge :
Sulit mengatur traffic broadcast
Jika satu segmen bermasalah dapat membuat masalah pada segmen yang sama.
Sulit membuat fail over system
Sulit melihat kualitas link tiap segmen
Beban traffic akan berat karena terjadi akumulasi traffic.
Langkah konfigurasinya :

Siapkan minimal 2 buah router.
Atur ip pada kedua router yang terhubung ke jaringan local.
Masuk ke winbox dan klik Bridge > add (+) > Aplly > OK.
Klik Bridge > port > add (+) > masukan interfaces mana saja yang akan di bridge > Apply > OK.

Tinggal tes antara kedua laptop.

Selain bridge routerbroard juga sudah tersedia fungsi Switch Chip. Dengan Switch Chip, kita dapat transfer data antar port dengan kecepatan maksimal tanpa membebani prosesor.
Langkah Konfigurasinya :
Pastikan salah satu interfaces sudah terkoneksi internet karena interfaces tersebut yang akan di jadikan master port.
Masuk winbox dan klik Interfaces > double klik pada interfaces yang terhubung ke jaringan local > ganti master port (isikan interfaces yang terhubung ke jaringan internet) > Apply > OK.

Atur IP otomatis pada setiap host jaringan local. Tinggal coba browsing.

E. Hasil yang didapat
Bisa memahami konsep dan konfigurasi bridge dan Switch Chip.

F. Kesimpulan
Jadi, setelah bisa memahami dan konfigurasi konsep bridge kita bisa lebih mudah lagi dalam mengelola sebuah jaringan komputer.

H. Referensi
Materi Mikrotik MTCNA-05-2012

Webfig

A.Pendahuluan
Webfig merupakan alat yang di gunakan untuk mempermudah penggunaan mikrotik

B.Pengertian
WebFig adalah utilitas berbasis web RouterOS yang memungkinkan Anda untuk memonitor, mengkonfigurasi dan memecahkan masalah router. Hal ini dirancang sebagai alternatif dari WinBox, keduanya memiliki layout yang sama dan keduanya memiliki akses ke hampir semua fitur dari RouterOS.
WebFig diakses langsung dari router yang berarti bahwa tidak ada kebutuhan untuk menginstal perangkat lunak tambahan (kecuali web browser dengan dukungan JavaScript, tentu saja).
Latar Belakang
Apabila pada komputer kita tidak mempunyai winbox untuk setting MikroTik, kita masih bisa menggunakan WebFig, kita tidak perlu menginstall apapun (kecuali web browser yang digunakan), jadi kita hanya menggunakan WebBrowser yang sudah ada pada komputer kita.
Maksud dan tujuan
Agar kita dapat meremote MikroTik melalui WebFig(melalui Web Browser) jadi kita tidak perlu mengistall winbox pada komputer kita.

C.Alat dan bahan
Mikrotik RouterOS
komputer/laptop

D.pembahasan
Lngkah-Langkah
Pertama kita harus terhubung dengan mikrotik routerOS (MikroTik) kita masing-masing.
jika sudah terhubung masukkan IP Address MikroTik kita. yang saya gunakan 192.168.1.1
 setelah kita masukkan IP Address pada browser kita maka tampilannya bisa seperti diatas. apabila salah maka coba periksa kembali IP Address pada MikroTik anda apabila masih gagal terpaksa kalian reset MikroTik kalian dan masukkan kembali IP Address default pada browser anda

Jika sudah masuk pada tampilan diatas silahkan masukkan user name dan password MikroTik anda. untuk user dan password default adalah. User: admin Password: admin

E.Kesimpulan
Apabila kita sudah login maka kita sudah berhasil masuk ke menu WebFig untuk remote MikroTik, jadi fitur pada webfig dapat digunakan untuk konfigurasi mikrotik atau meremote mikrotik melalui web browser. jadi kita tidak harus menggunakan winbox untuk mengkonfigurasi mikrotik.

F.Referensi
http://wiki.mikrotik.com/wiki/Manual:Webfig

Setting Konfigurasi Mikrotik (Static)

#. Pendahuluan

    Di blog ini saya akan memosting Setting Konfigurasi Routing Static.

A.Latar Belakang

    Banyak perusahaan yang besar yang membutuhkan jaringan, dan dalam perusaahan tersebut kadang kala tidak hanya terdiri dari satu jaringan karena itu untuk meneruskan data dari jaringan satu k jaringan yang lain kita memerlukan yang namanya routing, dalam routing cara paling simpel dan bisa digunakan agar kita bisa memasukan network secara manual adalah routing static

B.Pengertian

   Routing static adalah jenis routing yang dilakukan admin/pengelola jaringan untuk mengkonfigurasi informasi tentang jaringan yang dituju secara manual.

C.Maksud dan Tujuan

    dapat melakukan routing static menggunakan mikrotik

D.Alat dan Bahan

    -Laptop
    -Mikrotik
    -Kabel LAN
    -Lan Tester
    -Koneksi Internet

E.Jangka Waktu

    3-7 Menit

F.Pembahasan

1. Pertama buka winbox

2. masuk ke menu IP lalu Address pilih (+) lalu masukkan ip gateway yang sudah di edit connection pilih ether2 terus apply ok. Buat lagi ip ke ether 3.





3. Lalu coba ping ip laptop2/laptop teman.

4. Lalu masuk ke IP>Routes>general>isi gateway>apply ok.





5.Masuk new terminal lalu ping ip gateway laptop teman.
